空間を、価値へ。

建物も、設備も、地下の管路も。その空間をレーザーで測り、図面や3Dモデル、仕事のしくみに変えて届けます。

  1. 空間建物・設備・地下
  2. 点レーザーで測った点群
  3. かたち図面・BIM・3Dモデル
  4. 価値判断と、仕事のしくみ

映像:工場と地下の点群(実データ)/工場の仕上げのイメージ(AI作成)

立場:持ち場の悩みから、始める。

工場の保全、設備の工事、改修の設計、下水道の管理。立場が違えば、困りごとも違います。いちばん近いものを選んでください。

設備の点群に、配管のモデルを重ねたもの 青い配管とポンプが並ぶポンプ室 点群からつくった工場のBIMモデル 道路の下の人孔の中の点群
画像:点群と配管のモデル・ポンプ室の配管・工場のBIM・地下の人孔(実データと現場の写真)

空間点かたち価値

空間:図面と、いまの姿が合わない。

空間は、増築や設備の入れ替えを重ねるうちに少しずつ姿を変えます。図面は昔のまま。ずれたまま設計すると、工事の途中で「ぶつかる」「作り直す」が起きます。

工場の正面の図面と、その下に同じ正面を測った点群
画像:同じ工場の正面。上が図面、下が測った点群(実データ)
  1. 図面がない、古い

    どこに何があるかを知るために、そのたびに現地で測り直している。

  2. 測り忘れて、もう一度

    事務所に戻ってから寸法の足りなさに気づき、また現地へ向かう。

  3. 干渉と手戻り

    図面どおりに作った配管が、図面にない梁にぶつかる。工場で作り直し、工期が延びる。

工場の事例5件を動画で見る(6分47秒)

地下:街の下にも、もうひとつの空間。

道路の下の管渠や人孔(マンホール)は、暗く、狭く、GPSも届きません。地上と地下を続けて測り、ひとつの座標でつなぎます。

地下構造物の3次元計測

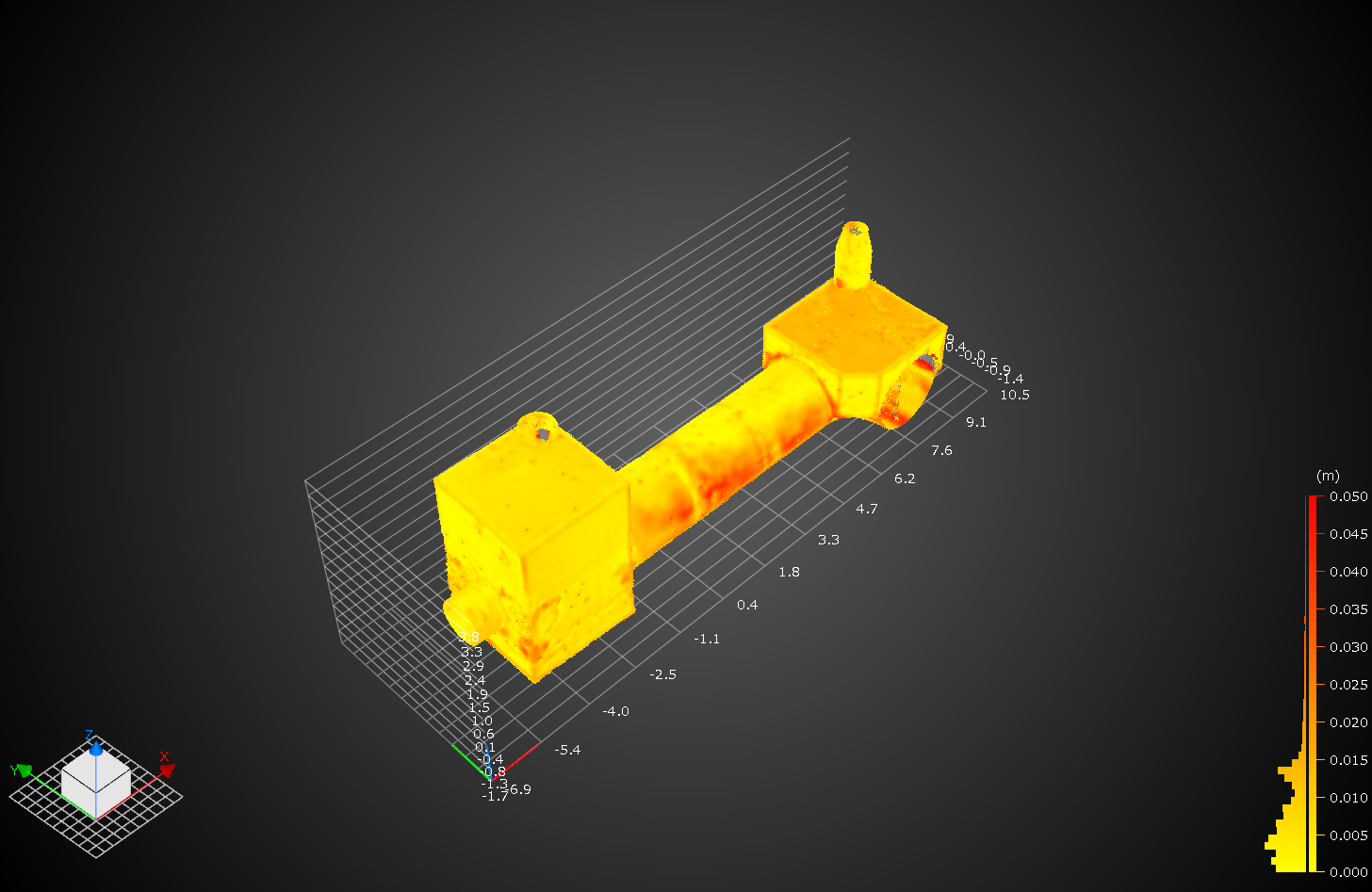

道路の下の箱形の管渠と人孔を、地上と地下で3回に分けて測りました。点群から内側の形を3次元モデルにし、図面と地図のデータ(GIS)にまとめています。

6.1億点3回の計測で得た点の数(約)
204m3次元モデルにした地下の空間の長さ(約)

空間点かたち価値

点:レーザーで、空間をまるごと写しとる。

3Dレーザースキャナーは、周りにレーザーを当て、はね返ってくる光から距離を測る機械です。測った点の一つひとつが、位置と色を持ちます。

工場の点群。建物の形が無数の点で表されている
約1億500万点この工場を測った点の数

本物の点群です。ドラッグで回す・ピンチやホイールで寄る(表示用に42万点まで間引いています)

ことば 点群てんぐん

位置(X・Y・Z)と色を持つ点の集まり。写真と違い、あとから好きな所の寸法を測れます。

ことば 3Dレーザースキャナー

三脚に据えたり、手に持って歩いたりして、周りの空間をまるごと測る機械。

この工場 約40m × 16m、高さ約9m

事務所棟と鉄骨のホールがつながった、図面のない建物です。

測って、そのまま渡せる。

01

測る

地上も、地下も。

工場の天井まわりから、GPSの届かない下水道の管渠まで。止めずに短い時間で、mm単位の点群に記録します。

サービス
測るを詳しく
工場の点群。高さに応じて青から水色に色分けされている
工場の点群(約1億500万点)
地下の人孔の点群と寸法線
地下構造物の計測
02

見る・共有する

重い点群を、URLひとつで。

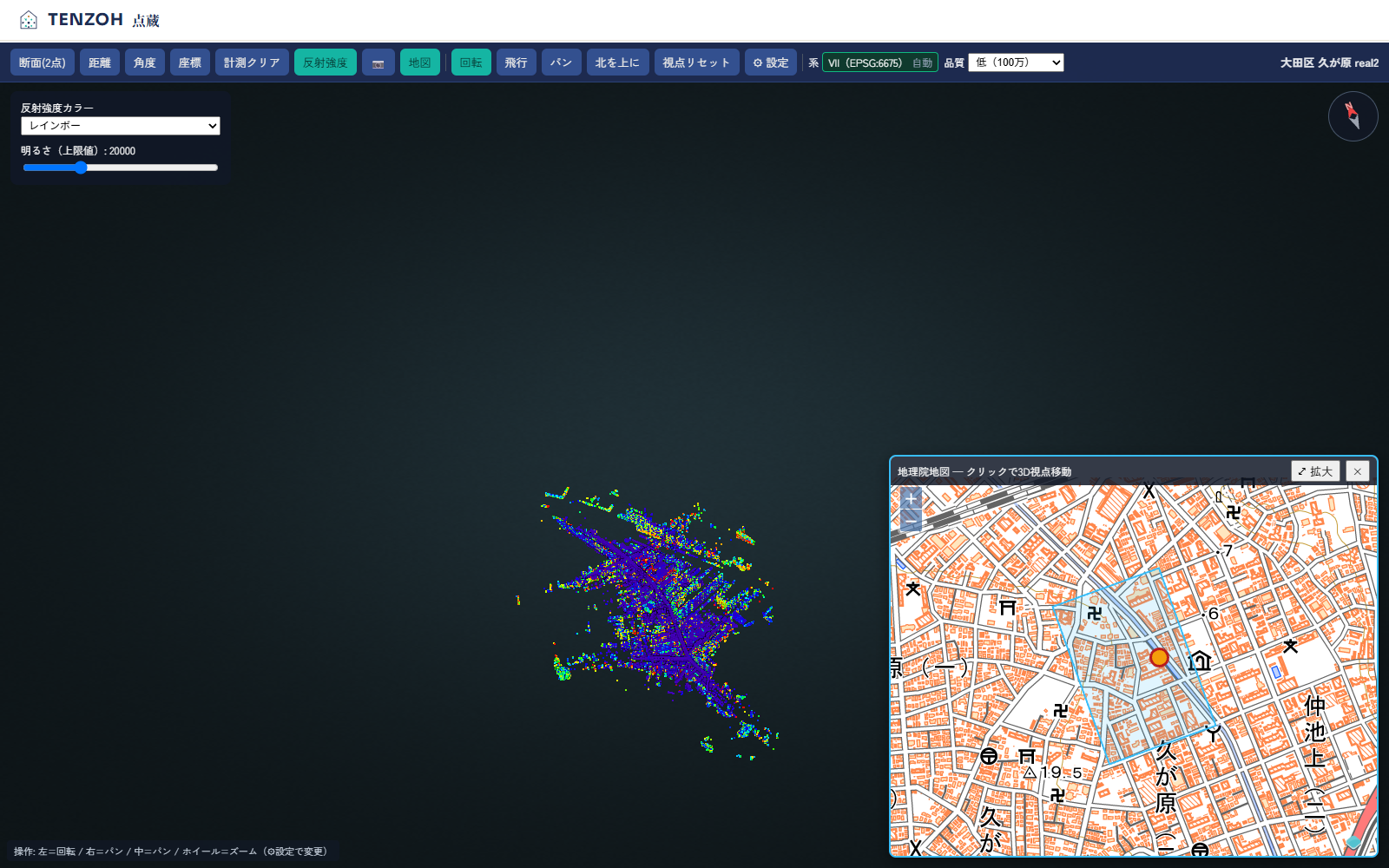

専用のソフトがなくても、ブラウザで回して、測って、書き込めます。地図の上にも重ねられます。

プロダクト ・ TENZOH
TENZOHを詳しく

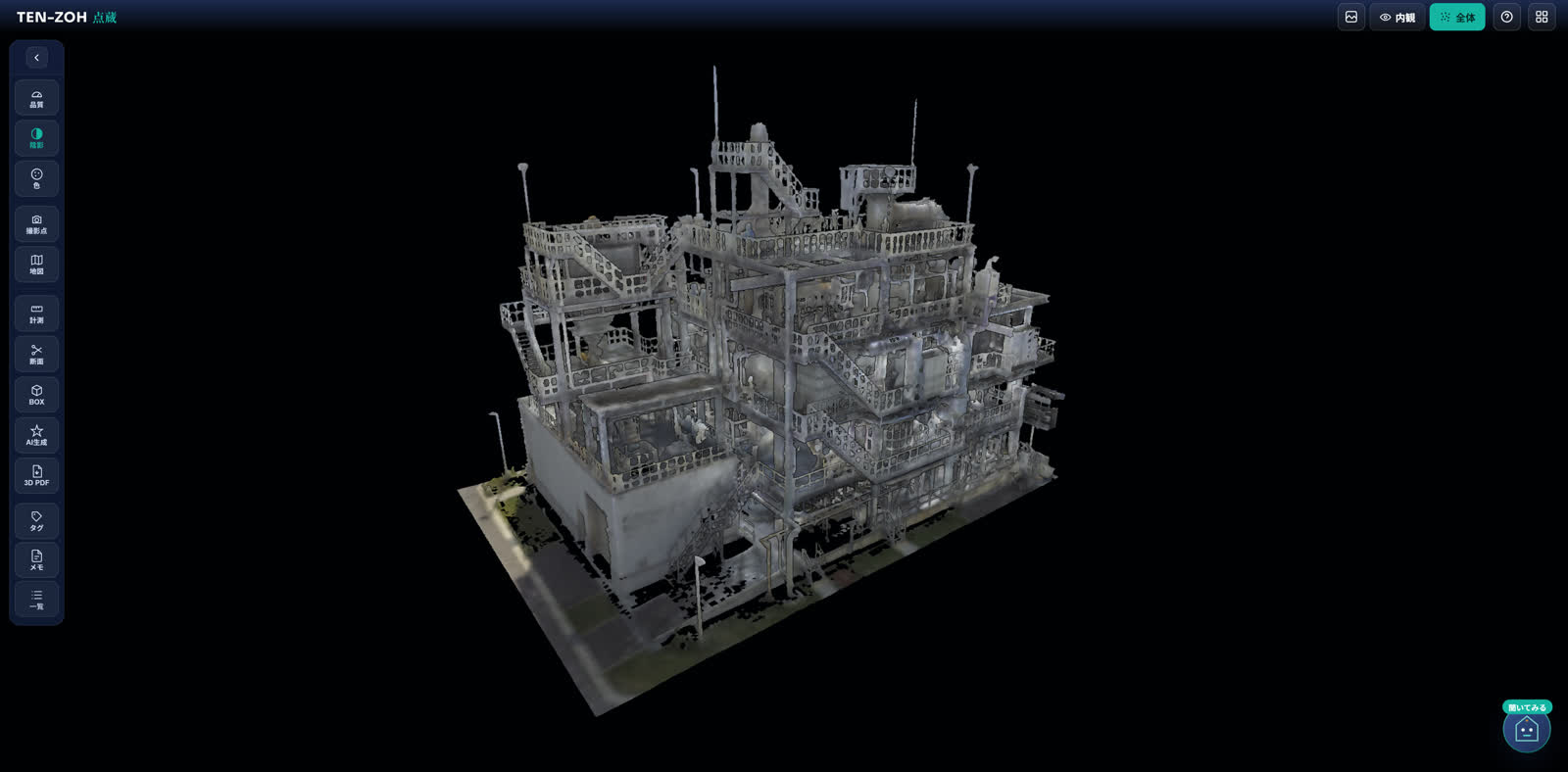

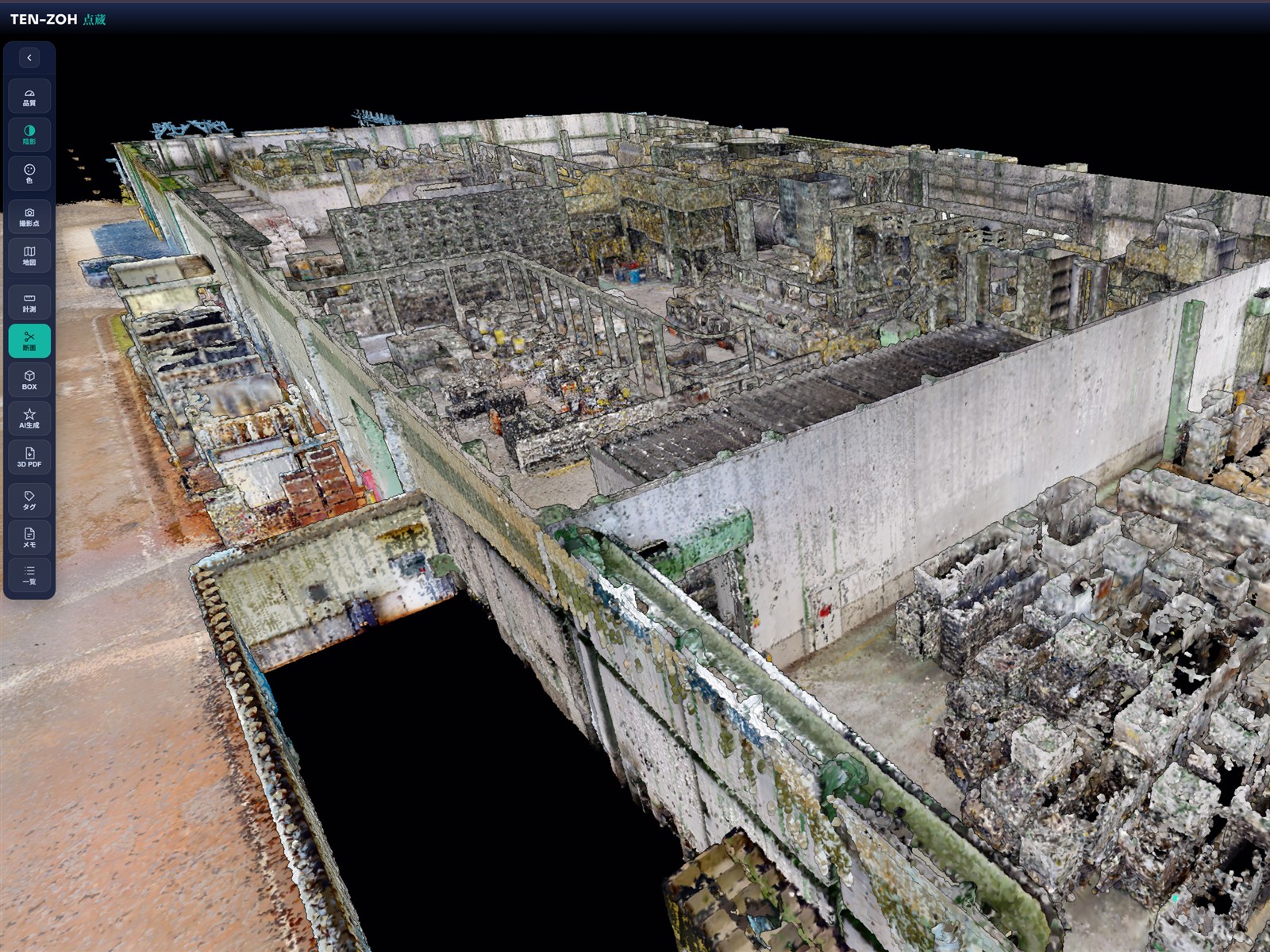

TENZOH(点蔵)の画面。ブラウザで点群を表示している
TENZOH(点蔵)の画面

空間点かたち価値

かたち:点を、図面やBIMに変える。

点群のままでは、設計のソフトでも打ち合わせの席でも扱いにくい。見る人と使う場面に合わせて、図面やBIM、3D PDFに変えます。

03

別の形にする

図面に、BIMに。

改修の設計には2D図面を、検討には3Dモデルを。この工場では、部材161点のBIMモデルと、平面図・立面図をつくりました。

BIM壁・柱・窓などを部材ごとに分け、形と情報を持たせた3Dモデル。共通の形式(IFC)で、設計のソフトに渡せます。

サービス
別の形にするを詳しく

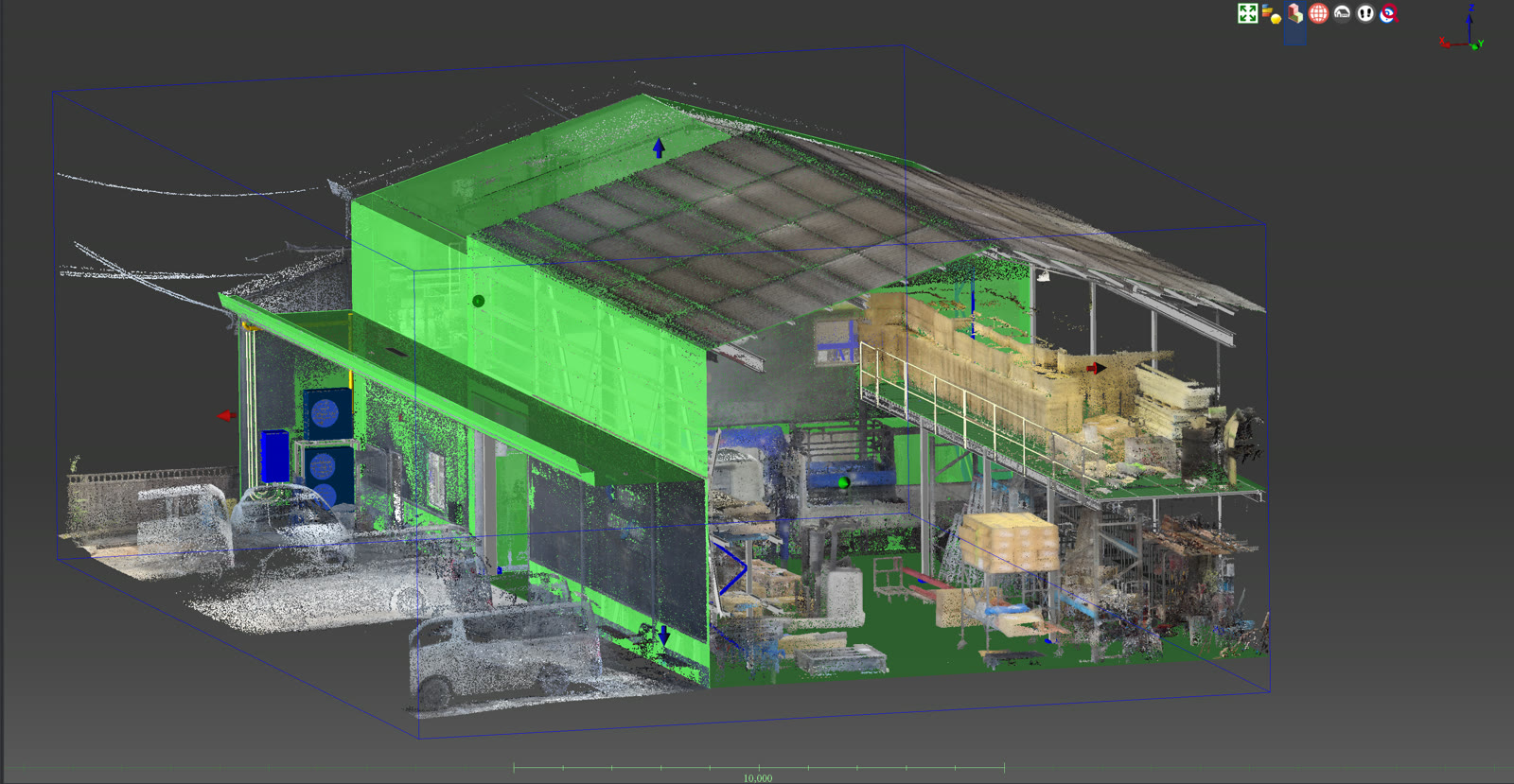

点群からBIMモデルへ
同じモデルから平面図・立面図

仕上げのイメージ(AI作成)/周辺環境はイメージ

双子:現実とそっくりの建物を、パソコンの中に。

デジタルツイン測ったデータからつくる、現実とそっくりの3Dの建物。

改修の検討も、関係者との打ち合わせも、現地へ行く前に画面の上で進められます。同じモデルに質感と光を加えれば、完成した姿も見せられます。

仕上げのイメージ。質感と光を加え、周りの木や道路も描いた工場 同じ視点のBIMモデル。色を付けない白い模型の状態
左右に動かして見比べる。仕上げのイメージはAIで作成し、周辺環境はイメージです。

歩いて見て回れる、本物の3D

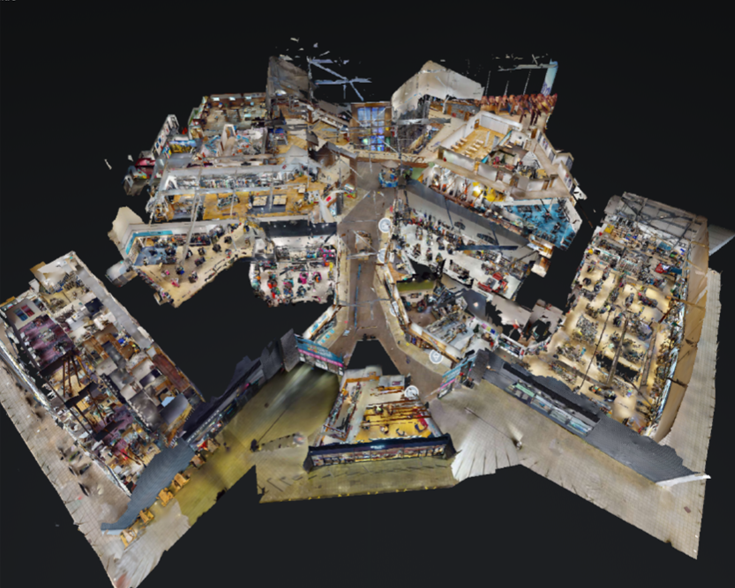

実際の建物を3Dカメラ(Matterport)で撮ると、画面の中を歩くように見て回れる3Dツアーになります。こちらは、XCEED JAPAN のショールームの3Dツアーです。

3Dツアー:XCEED JAPAN DIGITAL SHOWCASE(Matterport)。押すと読み込みます。

空間点かたち価値

価値:かたちを、判断と仕事に。

変化を数字で示せば、点検の判断が早くなる。記録がしくみになれば、ベテランの知恵が次の人に渡る。ここで、空間は価値に変わります。

04

解析する

変化を、数字で。

時期の違う点群を重ね、変形やずれを色で示します。確認すべき所は、AIが先に絞り込みます。

サービス
解析するを詳しく

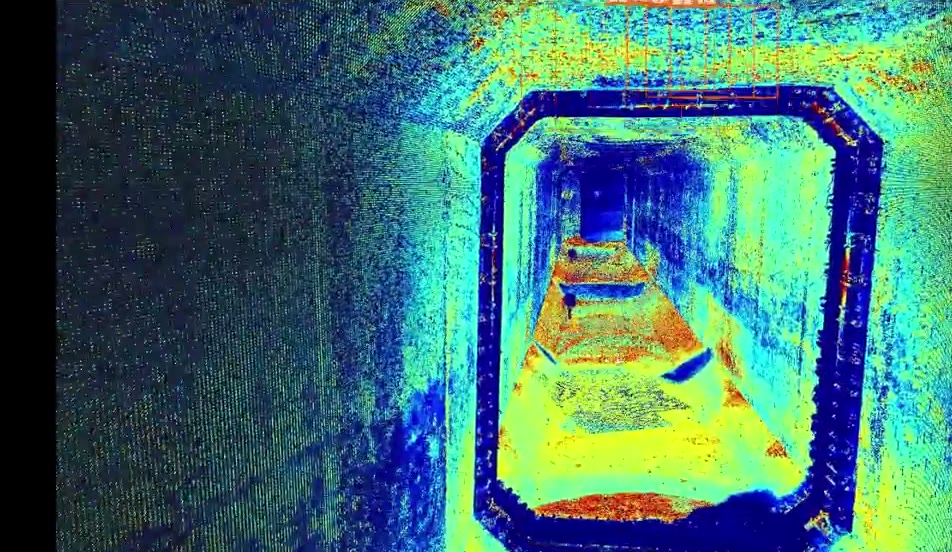

管渠の差分解析。ずれの大きさを青から赤の色で表している
差分解析の例(管渠の内側)
05

応用する

データを、業務のしくみに。

設備の記録や判断の履歴を残すしくみ、図面や見積の自動作成まで。ソフトウェアの開発も受けています。

プロダクト ・ URAUCHI受託開発
応用するを詳しく

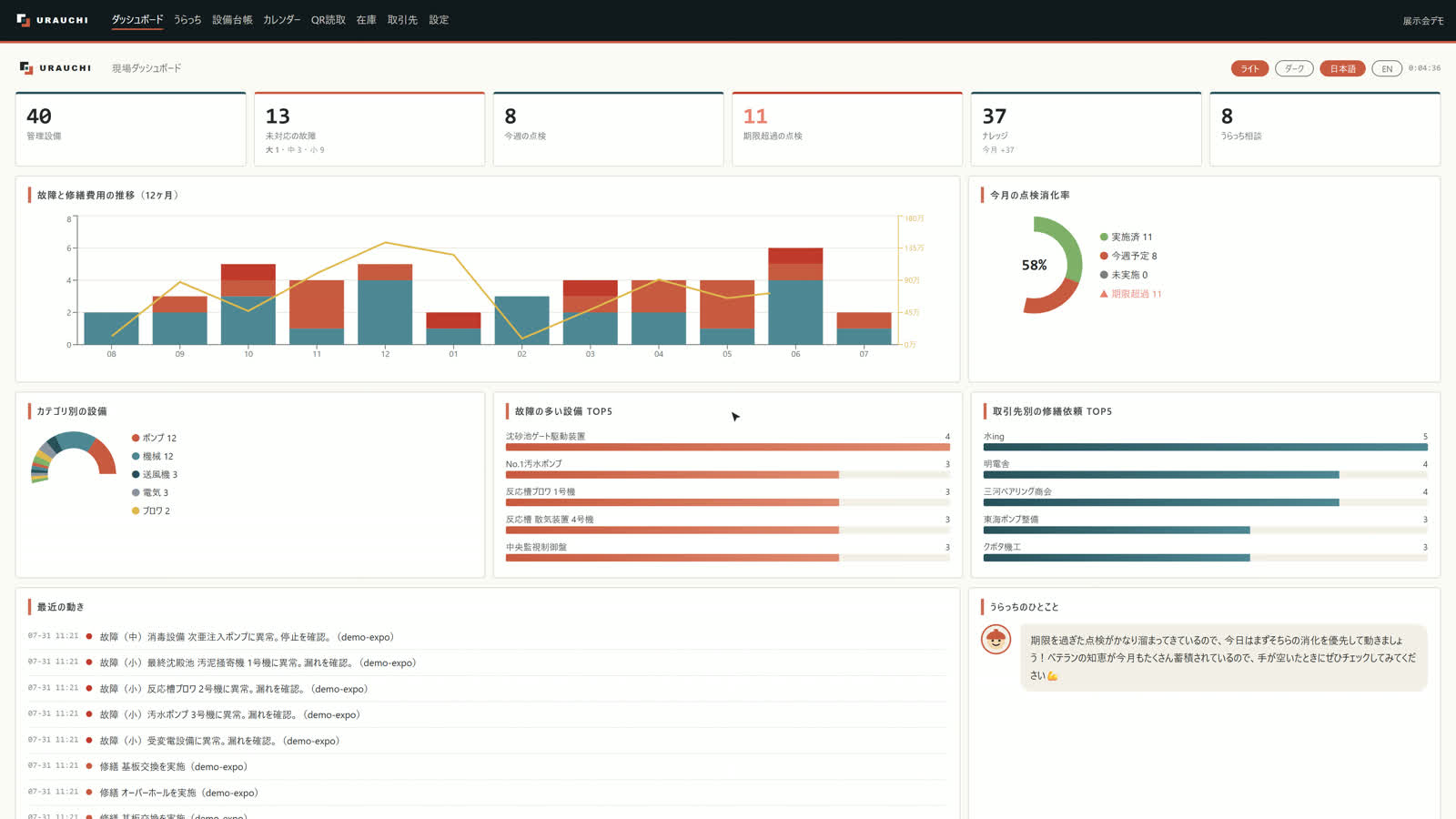

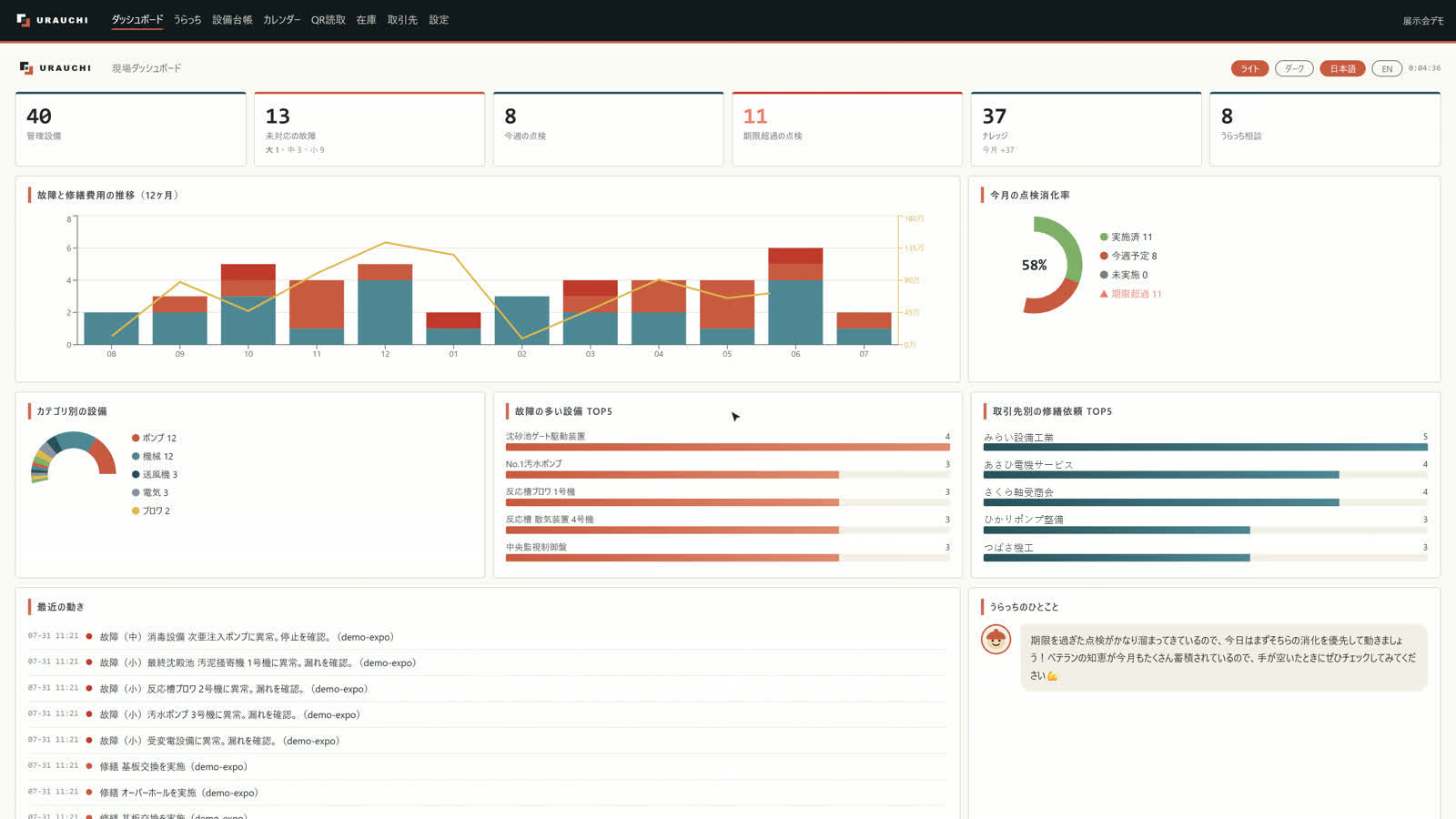

URAUCHIのダッシュボード画面
URAUCHIの画面

理由:頼まれる理由は、3つ。

お客様から実際に聞いた「決め手」を、3つにまとめました。

地下の管渠に据えた3Dレーザースキャナーと、位置合わせの目印 ポンプ室で、三脚に据えたスキャナーの横に立つ技術者
画像:地下の管渠と、ポンプ室で、3Dレーザースキャナーを据えて測る(現場の写真)
  1. 0円 ご相談と下見

    「何を頼めばよいか」から、一緒に。

    工場・設備・点検・保全の実務を知るメンバーが、話を聞くところから始めます。何を頼めばよいか分からない段階でも、構いません。

  2. 100件以上 これまでの計測

    止めずに測る。地下も、つなげて。

    稼働中の工場も、短い時間でmm単位の点群に。GPSの届かない管渠の中も、地上と同じ座標で一つにします。

  3. 1つの窓口 測るところから、しくみまで

    測って終わり、にしない。

    測る、図面やBIMにする、解析する、仕事のしくみにする。自社で開発したソフトとAIを使い、同じ窓口で最後まで受け持ちます。

計測の件数は2026年11月時点。

まずは、困っていることを聞かせてください。

事例:価値に変わった、最近の現場から。

工場の3D計測で、設備工事の干渉と手戻りを防ぐ

天井まわりを点群として空間ごと記録し、3DモデルとCADデータにします。寸法が現地と合うので、工場で加工し、現地では組み立てるだけになります。

  1. 稼働停止日の採寸
  2. 屋根上の排気ダクト
  3. 電気配線の工場加工
  4. 複雑な形のデッキ
  5. 材料の工場加工

レクミルは計測とデータ化を担当。設計・製作・施工は施工会社・お客様が行いました。

お取引のある業界

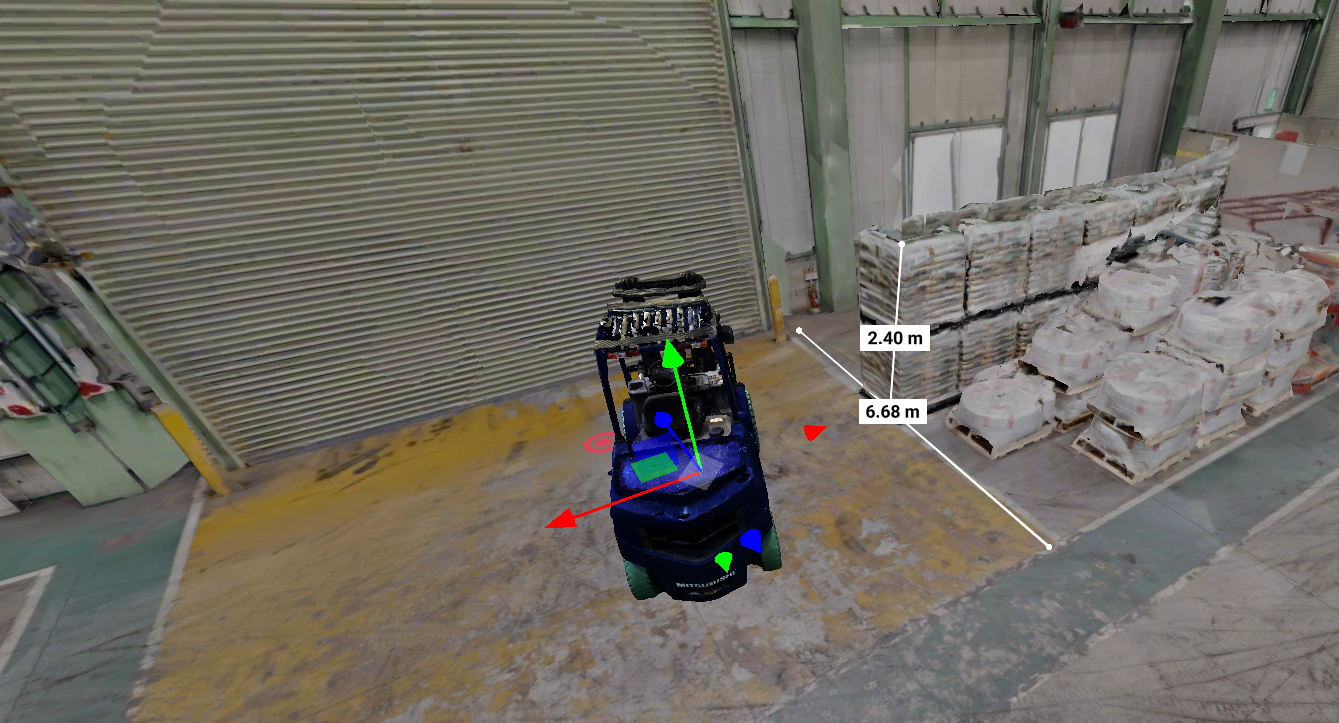

工場の中。フォークリフトと荷物の位置を3Dで測っている

製造業(工場・設備)

設備の更新・移設の前に、天井まわりや機械の配置を記録。

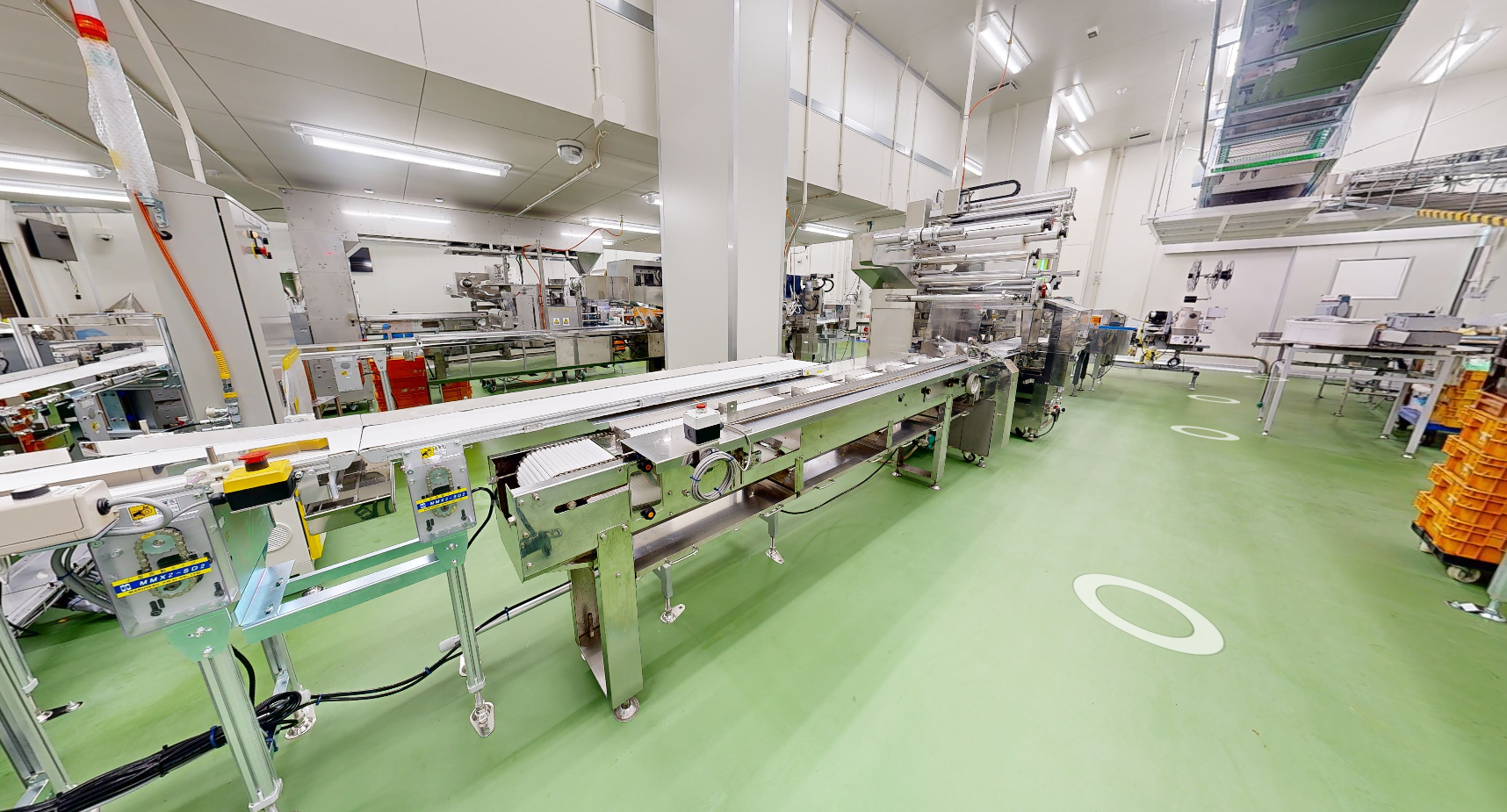

食品工場の製造ライン

食品工場

製造ラインを止めずに測り、レイアウトの見直しや監査の準備に。

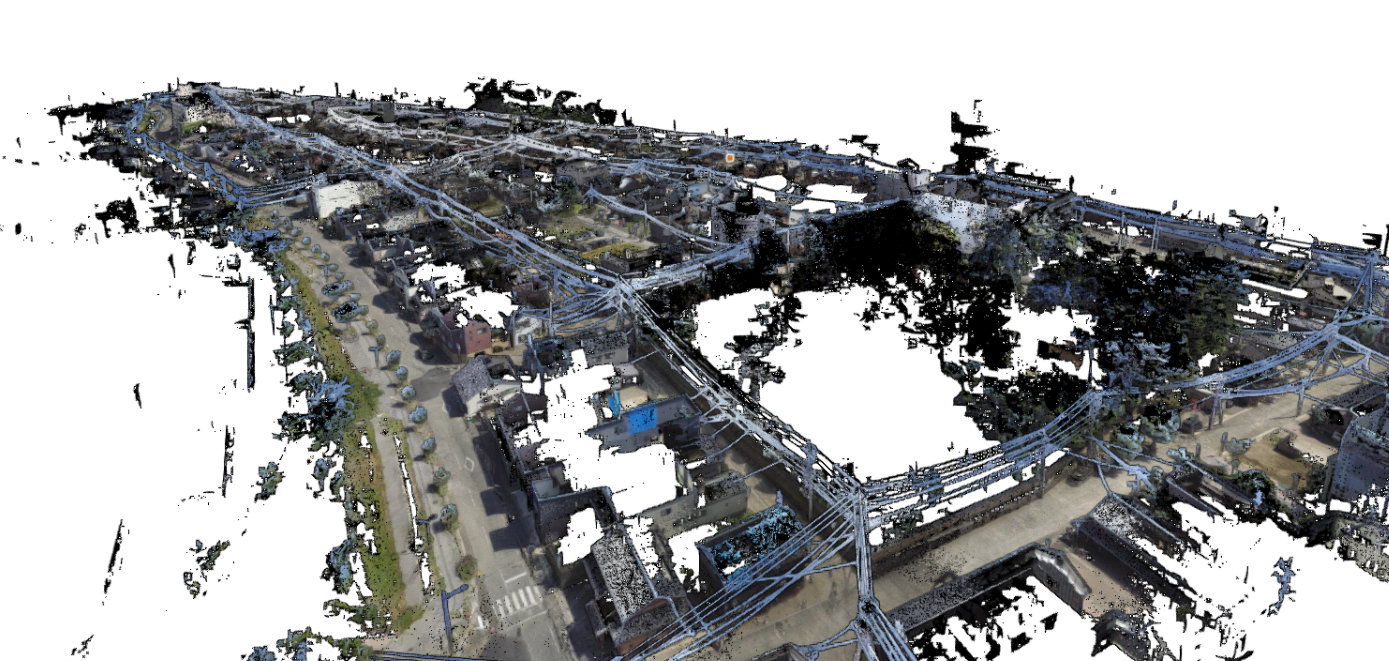

道路と地下の管渠を一緒に測った点群

下水道・インフラ

管渠や人孔を、地上の座標とつないで記録。点検や更新の計画に。

建物の点群に3Dモデルを重ねた画面

建設・設備工事

改修の設計前に現況を3Dモデル化。干渉の確認とプレカットに。

実績
50社以上お取引のある会社(自治体を含む)
20km超下水道管渠のスキャン累計
100万m²超スキャン延べ面積
全国対応エリア

お取引の社数は2026年11月時点。20km・100万m²は2026年8月時点。出典:FARO社 公式サイトの導入事例、月刊下水道 2026年3月号

YouTube ・ @RECMILL

動画:計測から図面まで、映像で。

計測の様子や、点群が図面やモデルになるまでを、YouTubeで公開しています。

会社:名古屋から、全国へ。

代表取締役 藤原 義和 設備の通路で、手持ちのスキャナーで測る技術者
画像:代表の藤原と、手持ちのスキャナーで設備を測るようす

相談:あなたの空間も、価値へ。

図面のない建物、測り直しの多い設備、地下の管路。どの段階からでも相談できます。
